Przewidywalne topienie cyny możliwe jest dzięki zastosowaniu dobrej klasy grotów lutowniczych. Na co zwracać uwagę podczas ich zakupu?
Jaką rolę pełnią groty lutownicze?

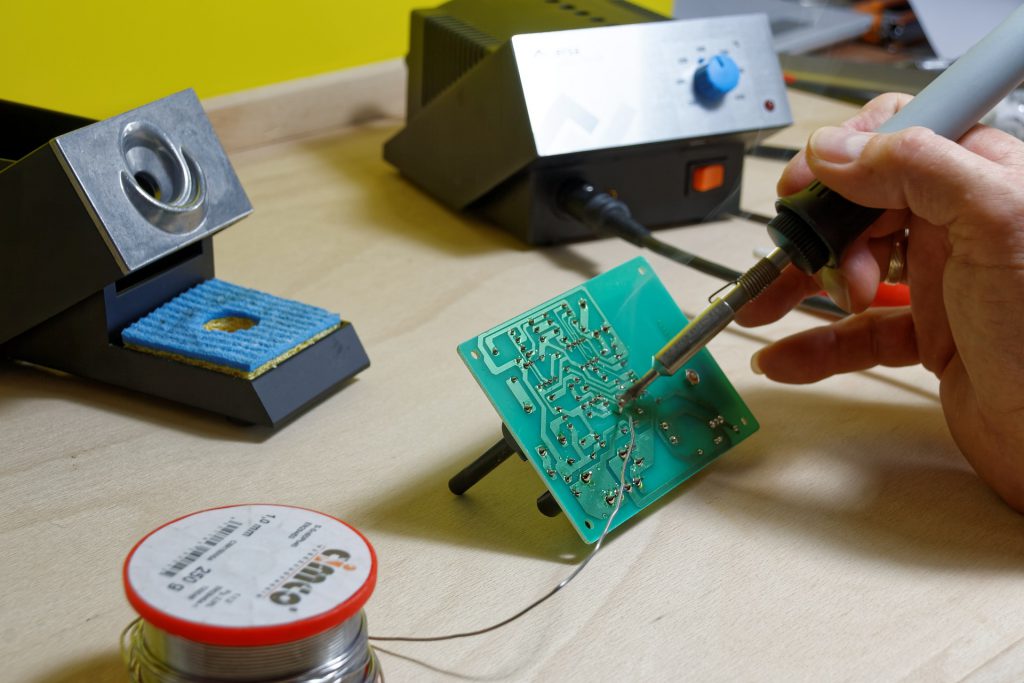

Lutowanie to technologia, dzięki której możemy cieszyć się nowoczesnymi urządzeniami elektronicznymi. Umożliwia ona wykonywanie trwałych połączeń między kablami oraz poszczególnymi elementami układów scalonych, przez które może przepływać prąd, a co za tym idzie, transmitowane będą dane.
Jednak lutowanie nie byłoby możliwe, gdyby nie groty lutownicze, czyli specjalne końcówki zakładane na lutownicę. Ich zadaniem jest skupianie w sobie temperatury, a następnie przekazywane jej na spoiwo w postaci cyny z domieszką innych metali. W efekcie materiał jest roztapiany, a pomiędzy lutowanymi elementami następuje trwałe połączenie.
Dlaczego groty lutownicze mają tyle różnych kształtów i rozmiarów?
Współcześnie groty lutownicze występują w szerokiej gamie form i wymiarów. Znacząco ułatwia to dobranie odpowiedniej końcówki do wymagań danego projektu oraz rodzaju wykonywanej pracy.
Najpopularniejsze są groty lutownicze rodzaju „B”, znane także jako „typ T-B”. To także najbardziej uniwersalny rodzaj końcówek, który umożliwia zarówno lutowanie, jak i odlutowywanie. Mają one kształt lekko zaokrąglonego stożka, co ułatwia manewrowanie w ciasnych miejscach. Groty lutownicze mogą lutować zarówno poprzez punktowe przyłożenie ich czubka do danego elementu, jak i przez dotknięcie całym bokiem końcówki.
Kolejnym rodzajem grotów lutowniczych jest „typ T2C”. Końcówki te mają kształt ściętego pod kątem walca, co doskonale predysponuje je do szybkiego lutowania wielu elementów poprzez przeciąganie lutownicy po płytce PCB. Dodatkowo groty lutownicze mogą zostać przyłożone „na płasko” względem powierzchni roboczej, co ułatwia odlutowywanie elementów.
Warto także wyposażyć się w końcówki rodzaju „I”. To nic innego jak bardzo precyzyjne groty lutownicze, które umożliwiają pracę w ciasnych przestrzeniach złożonych płytek drukowanych. Ich czubek ma postać klina, co pozwala na niezwykle precyzyjne lutowanie elementów elektronicznych, bez ryzyka przegrzania innych sąsiadujących podzespołów.
Praca ze skomplikowanymi układami scalonymi może wymagać także sięgnięcia po groty lutownicze typu „J”, czyli swoistą wariację pomiędzy grotami typu „B” oraz „I”. Końcówka grotów „J” jest delikatnie zakrzywiona, co pozwala uzyskać dużo większy kąt natarcia całej lutownicy. Przydaje się to szczególnie podczas wykonywania połączeń w obudowanych urządzeniach, gdzie jest zbyt ciasno, by lutownicę z końcówką „I” móc przyłożyć bezpośrednio z góry.
Wymienione tutaj końcówki, to niejedyne groty lutownicze dostępne na rynku. W zależności od Twoich potrzeb oraz umiejętności możesz także sięgnąć po inne podzespoły do lutownic, które zapewnią Ci jeszcze więcej możliwości.
Na co zwracać uwagę, kupując groty lutownicze?
Od tego, jakie groty lutownicze kupisz, w dużej mierze zależeć będzie kształt oraz jakość wykonywanego przez Ciebie połączenia. Dlatego też tak ważne jest, by kupować sprawdzone końcówki. Tylko dobrej klasy groty lutownicze wykonane z materiałów odpornych na działanie wysokich temperatur zapewnią Ci najlepsze rezultaty. Nie zrażaj się także samą ceną – droższe końcówki oferują zazwyczaj znacznie dłuższą żywotność oraz bardziej przewidywalną charakterystykę pracy.
