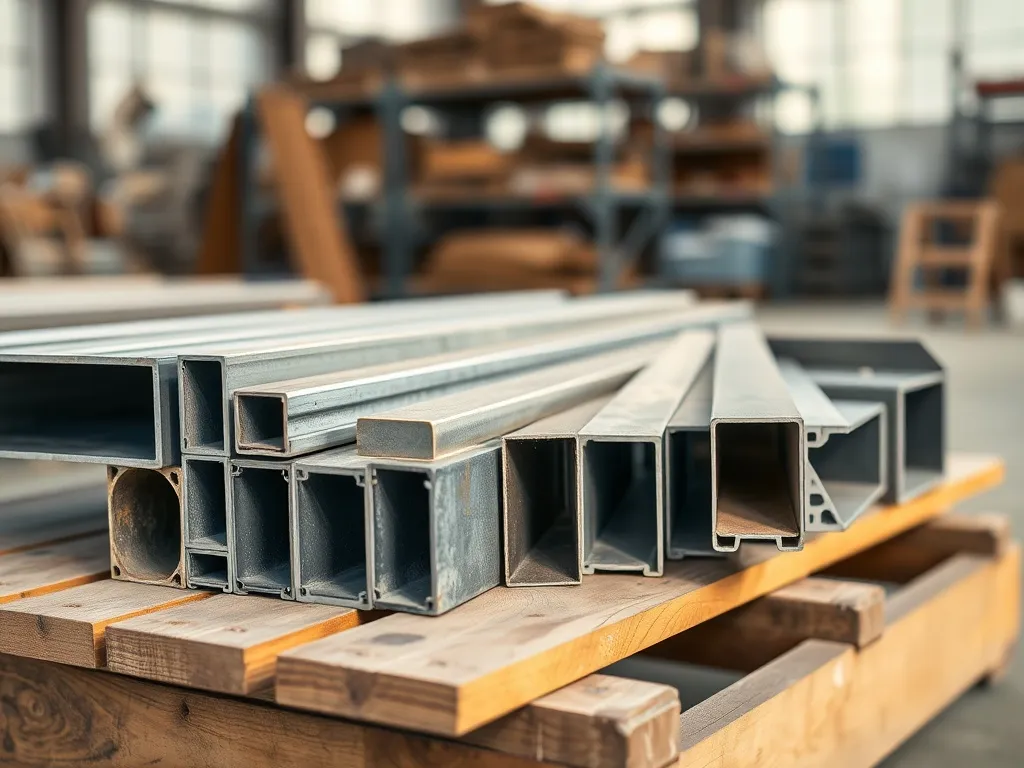

Jakie są rozmiary profili stalowych?

Planujesz konstrukcję z profili i chcesz dobrać właściwe wymiary? Z tego tekstu dowiesz się, jakie są typowe rozmiary profili stalowych i jak czytać oznaczenia. Dzięki temu łatwiej dobierzesz profil do obciążeń, sposobu montażu i budżetu.

Co oznacza rozmiar profilu stalowego?

Rozmiar profilu stalowego to zawsze zestaw kilku parametrów liczbowych. Określają one wymiary przekroju, grubość ścianki profilu oraz długość odcinka. Dla profili zamkniętych kwadratowych zapis 120x120x4 oznacza profil o boku 120 mm i ściance 4 mm, z kolei profil prostokątny 100x60x3 ma wysokość 100 mm, szerokość 60 mm i ściankę 3 mm. W praktyce projektowej istotne jest też, czy profil jest zimnogięty czy gorącowalcowany, bo to wpływa na dostępne zakresy wymiarów i tolerancje.

Wymiary przekroju decydują o nośności i sztywności elementu, grubość ścianki wpływa na odporność na zginanie i skręcanie, a długość handlowa ma znaczenie przy rozkroju materiału. W ofertach hut i hurtowni znajdziesz również informacje o gatunku stali, np. S235JR czy S355J2, oraz o normach, według których wykonano profil, takich jak EN 10219 dla profili zimnogiętych czy EN 10210 dla profili gorącowalcowanych. To pozwala ocenić, czy dany produkt nadaje się do zastosowań konstrukcyjnych narażonych na obciążenia dynamiczne.

Jak czytać oznaczenia wymiarów?

W kartach katalogowych wymiary profili stalowych opisuje się najczęściej w formacie H x S x t. H to wysokość przekroju, S to szerokość, a t oznacza grubość ścianki. Dla profili kwadratowych H i S są takie same, więc zapis skraca się do 120x120x4. W profilach prostokątnych pojawiają się zestawienia jak 80x40x3 czy 200x100x6, gdzie pierwsza wartość oznacza wyższą ścianę, a druga niższą. Z kolei przy profilach typu C lub innych kształtownikach zimnogiętych spotkasz oznaczenia rozszerzone o szerokość półek i długość stopki.

Do wymiarów geometrycznych często dochodzi informacja o długości handlowej, np. 6,1 m czy 12,1 m. W wielu firmach możesz zamówić też cięcie na wymiar do 15 m, z określoną tolerancją długości. W dokumentacji jakości pojawiają się odwołania do EN 10204 z oznaczeniem 2.2 lub 3.1. To sygnał, jakie świadectwo jakości otrzymasz z dostawą, co bywa istotne zwłaszcza przy dużych konstrukcjach stalowych.

Jak grubość ścianki wpływa na dobór rozmiaru?

Grubość ścianki profilu decyduje o masie, nośności i zachowaniu pod obciążeniem. Cienkościenne profile stalowe pozwalają ograniczyć wagę konstrukcji i koszty materiałowe, ale mają mniejszą rezerwę sztywności. Grubościenne rozwiązania są cięższe, za to lepiej przenoszą obciążenia dynamiczne i miejscowe, np. węzły ram, podpory czy słupy ogrodzeniowe narażone na uderzenia. W tabelach teoretycznych mas znajdziesz konkretne wartości, np. dla profilu 50×50 o ściance 2 mm masa na metr będzie niższa niż dla tego samego przekroju o ściance 4 mm.

W przypadku profili stalowych zimnogiętych (wg EN 10219) typowe grubości mieszczą się w przedziale 1,5–16 mm, a dla profili gorącowalcowanych (EN 10210) ok. 3,2–20 mm. Dobierając profil do projektu, bierzesz pod uwagę nie tylko jego rozpiętość, ale też sposób podparcia, rodzaj obciążenia i planowane połączenia. Przy konstrukcjach skręcanych śrubami, np. z profili typu C z otworami Ø8,5 mm w rozstawie co 200 mm, istotna jest też rezerwa grubości ścianek w strefie otworów.

Jakie są typowe wymiary profili zamkniętych?

Zastanawiasz się, jakie przekroje są najczęściej dostępne z magazynu, a jakie trzeba zamawiać indywidualnie? W profilach stalowych zamkniętych zakres rozmiarów jest bardzo szeroki. Obejmuje małe przekroje stosowane w meblarstwie i lekkich konstrukcjach aż po duże formaty konstrukcyjne dla hal i wiat. W ofertach pojawiają się zarówno profile kwadratowe, jak i prostokątne, często w kilku grubościach ścianek dla tego samego wymiaru zewnętrznego.

Przykładowo, w hurtowniach internetowych typu e-materials możesz zamówić profile zimnogięte w wymiarach od 15 x 15 x 1,5 mm do 120 x 60 x 3 mm, przy długościach od 0,5 m do 3 m. Z kolei w ofercie dużych dystrybutorów pojawiają się też profile kwadratowe 200×200 czy prostokątne 500×300, które pracują już jako elementy głównych ram konstrukcyjnych. W tabelach teoretycznych wag znajdziesz także takie rozmiary jak 60×40, 80×40, 100×50 czy 200×100 z różnymi grubościami ścianek.

Zakres wymiarów profili kwadratowych

Profile stalowe kwadratowe to jedna z najprostszych i najbardziej uniwersalnych form przekroju. W mniejszych zakresie wymiarów spotkasz serie od 15×15, 20×20, 25×25 do około 80×80 z ściankami 1,5–3 mm. Takie elementy chętnie wykorzystuje się w lekkich konstrukcjach, stelażach, regałach magazynowych i elementach małej architektury. Większe przekroje, jak 120×120, 150×150 czy 200×200, stosuje się już jako słupy i belki w halach stalowych, zadaszeniach i przekryciach wiat.

W katalogach producentów profili zimnogiętych znajdziesz dla tych samych wymiarów zewnętrznych kilka opcji grubości. Przykładowo, profil 50×50 może mieć ściankę 2, 3, 4, 5, a nawet 6 mm. Pozwala to dobrać profil nie tylko pod wymiar geometryczny, lecz także pod wymagania nośności i sztywności. Dla profili kwadratowych łatwo porównać masy na metr, korzystając z tabel teoretycznych wag, gdzie obok wymiaru ścianki C pojawiają się konkretne wartości dla każdej kombinacji H x S.

Zakres wymiarów profili prostokątnych

Profile stalowe prostokątne dają większą elastyczność projektową. Dzięki różnym wysokościom i szerokościom możesz precyzyjnie ustawić sztywność w jednym kierunku i ograniczyć masę w drugim. W typowych tabelach spotkasz przekroje takie jak 40×20, 60×40, 80×40, 100×50, 120×60, 140×80, 160×100, 200×80, 200×100 czy 200×120 z ściankami od 1,5 do 8 mm. Dla rozwiązań nośnych pojawiają się także większe profile, np. 250×150 czy 300×100, które pracują jako belki główne lub rygle ramowe.

W tabelach z teoretycznymi wagami dla profili zamkniętych prostokątnych znajdziesz wiele kombinacji wymiarów, np. 60×20, 60×50, 80×30, 80×70, 120×100, 180×60 czy 200×160. Każdy z nich opisany jest zestawem mas dla różnych grubości ścianek. Daje to możliwość szybkiego porównania kilku wariantów, kiedy projekt wymaga kompromisu między wagą a nośnością. Dla wielu zastosowań praktycznym podejściem jest porównanie kilku sąsiednich wymiarów, aby dobrać najkorzystniejszy przekrój do dostępnej przestrzeni montażowej.

Typowe długości handlowe

Oprócz przekrojów istotne są długości, w jakich profile docierają z huty lub magazynu. W wielu ofertach standardem jest długość handlowa 6,1 m oraz 12,1 m. Takie długości wynikają z technologii produkcji i ułatwiają transport. U dużych dystrybutorów możesz też zamówić długości ścisłe do 15 m, co ma znaczenie przy większych rozpiętościach lub konstrukcjach hal.

Coraz częściej firmy oferują usługę cięcia na wymiar. W zamówieniu podajesz docelowe długości, liczbę sztuk, a czasem wymagania co do jakości cięcia. Dzięki temu zmniejszasz ilość odpadów i skracasz czas pracy na budowie. W sklepach internetowych, jak e-materials, standardowe długości to np. 0,5 m, 1 m, 1,5 m, 2 m, 2,5 m i 3 m, przy tolerancji długości rzędu +/- 3 mm. Takie formaty są wygodne przy produkcji jednostkowej, prototypach i mniejszych projektach.

Jak dobrać rozmiar profilu do zastosowania?

Rozmiar profilu stalowego dobiera się zawsze pod funkcję, a nie tylko pod wymiar. Na etapie projektu konstrukcyjnego bierzesz pod uwagę przewidywane obciążenia, sposób podparcia, rodzaj środowiska pracy i planowane połączenia. Nie każdy profil nadaje się do zastosowań nośnych, dlatego trzeba sprawdzić zarówno kształt przekroju, jak i grubość ścianki oraz gatunek stali. W wielu przypadkach warto zestawić kilka wariantów, aby porównać nośność, masę oraz koszty zakupu.

Profile stalowe zamknięte stosuje się w słupach, ramach, konstrukcjach ogrodzeń i bram, w elementach maszyn oraz w systemach transportowych. W budownictwie pełnią rolę belek stropowych, słupów w halach, elementów schodów, pomostów i poręczy. Przy modernizacjach służą jako elementy wzmacniające istniejące układy, bo można je stosunkowo łatwo dospawać lub przykręcić do starej konstrukcji. Rozmiar profilu powinien zapewniać odpowiednią sztywność bez nadmiernego zwiększania masy.

Na co zwrócić uwagę przy konstrukcjach nośnych?

Przy elementach nośnych, które przenoszą znaczne obciążenia, istotne są: wysokość profilu, grubość ścianki, gatunek stali oraz długość swobodna między podporami. Wyższy profil prostokątny będzie miał z reguły większą sztywność w kierunku zginania niż niższy, nawet przy tej samej ilości stali. Dlatego w belkach i ryglach często wykorzystuje się proporcje typu 160×80 czy 200×100 zamiast profili o niemal kwadratowym przekroju.

W projektach inżynierskich konstruktor opiera się na obliczeniach statycznych, wykorzystując parametry przekroju z tabel producenta. Dla Ciebie, na etapie zamawiania, istotne jest, aby wybrany profil miał parametry zgodne z dokumentacją techniczną. Informacje o normach EN, gatunku stali i świadectwach jakości (np. atest 3.1) ułatwiają odbiór materiału i potwierdzają, że używasz właściwych wyrobów hutniczych w konstrukcji, która ma pracować przez wiele lat.

Jak dobierać rozmiary do konstrukcji pomocniczych?

W konstrukcjach pomocniczych, takich jak stojaki, ramy pod maszyny, wiaty, regały czy stelaże, często liczy się nie tylko nośność, lecz także łatwość obróbki i montażu. W takich zastosowaniach korzysta się chętnie z profili stalowych typu C z otworami Ø8,5 mm w rozstawie 200 mm, które ułatwiają montaż śrubowy bez konieczności wiercenia. Rozmiary takich profili dobiera się tak, aby zapewnić wygodny dostęp do otworów i wystarczającą sztywność całego układu.

Dla lżejszych konstrukcji pomocniczych wybierzesz przekroje 40×20, 50×30, 60×40 z ściankami w przedziale 1,5–3 mm, a dla większych rozpiętości i większych obciążeń odpowiednie będą 80×40, 100×50 czy 120×60. Istotne jest także środowisko pracy. Przy zastosowaniach zewnętrznych warto sięgnąć po stal zabezpieczoną antykorozyjnie, np. ocynkowaną, a przy konstrukcjach w agresywnym środowisku dobrać powłoki malarskie lub systemy cynkowo-aluminiowe.

Profil zimnogięty czy gorącowalcowany?

Wybór między profilem zimnogiętym a gorącowalcowanym wpływa pośrednio na dostępne rozmiary. Profile zimnogięte produkowane zgodnie z EN 10219 cechują się dobrą powtarzalnością wymiarów i gładką powierzchnią. Sprawdzają się w konstrukcjach, gdzie liczy się wysoki stosunek wytrzymałości do masy, np. w lekkich halach, konstrukcjach wsporczych i systemach ramowych. Zakres grubości ścianek zaczyna się od 1,5 mm, co pozwala ograniczyć wagę.

Profile gorącowalcowane według EN 10210 stosuje się częściej tam, gdzie występują wysokie obciążenia i wymagane są większe przekroje. Ich grubości ścianek sięgają około 20 mm, a szeroki zakres wymiarów umożliwia projektowanie masywniejszych słupów i belek. W obu przypadkach materiałem jest zwykle stal konstrukcyjna S235JR, S275JR lub S355J2, czasem w odmianie S235JRH dla zastosowań konstrukcyjnych z wymaganiami co do udarności.

Jakie są rozmiary profili w praktycznych zastosowaniach?

W codziennej pracy na budowie i w warsztacie spotkasz się z pewną grupą wymiarów, które pojawiają się najczęściej. To one trafiają do standardowej oferty magazynowej, bo odpowiadają typowym schematom konstrukcji i oczekiwaniom wykonawców. Profil 40x40x2 bywa używany w barierkach i lekkich ogrodzeniach, 60x40x2,5 w ramach i zadaszeniach, a 80x40x3 w belkach i ryglach małych wiat. Duże przekroje w rodzaju 160x80x5, 200x100x6 czy 250×150 stosuje się w halach i w konstrukcjach przemysłowych.

W przemyśle profile stalowe zamknięte w wymiarach 60×60, 80×80 czy 100×100 służą jako elementy ram maszyn, urządzeń transportowych oraz stelaży. W meblarstwie metalowym pojawiają się raczej mniejsze przekroje, np. 20×20, 30×30 czy 40×20. Z kolei w budowie ogrodzeń popularnością cieszą się słupy z profili 60×40, 80×80 lub 100×100, dobierane do wysokości przęseł i warunków wiatrowych na danym terenie.

Przykładowe rozmiary w różnych branżach

W wielu firmach przyjęto zestaw powtarzalnych wymiarów profili, które dobrze sprawdzają się w danej branży. Można je uporządkować, aby łatwiej orientować się w wyborze:

• meble i lekkie konstrukcje: 15×15, 20×20, 25×25, 30×30, 40×20,
• ogrodzenia i balustrady: 40×40, 60×40, 80×80, 100×100,
• konstrukcje hal i wiat: 120×60, 140×80, 160×80, 200×100, 250×150,
• ramy maszyn i urządzeń: 60×60, 80×40, 100×50, 120×80.

Takie przekroje są zwykle dostępne z magazynu w kilku grubościach ścianek. Daje to możliwość szybkiej korekty projektu, gdy okaże się, że potrzebna jest większa nośność lub konieczne jest obniżenie masy całej konstrukcji. Wielu dostawców podaje przy tym ceny za metr bieżący dla każdego wymiaru, co ułatwia porównanie kosztów między zbliżonymi wariantami.

Tabela z teoretycznymi wagami – jak z niej korzystać?

Tabele z teoretycznymi wagami profili zamkniętych są podstawowym narzędziem przy planowaniu zamówień materiałowych. Zawierają zestawienie wymiarów H x S, grubości ścianki C oraz masy jednego metra profilu. Wartości te są obliczone przy założeniu określonej gęstości stali, bez uwzględnienia tolerancji wykonania. Dzięki temu szybko oszacujesz łączną masę konstrukcji i sprawdzisz, czy mieszczisz się w założonym limicie transportowym.

Tabela teoretycznych wag ułatwia nie tylko planowanie logistyki, ale też porównanie różnych przekrojów przy zbliżonej nośności. Możesz sprawdzić, czy niewielkie zwiększenie wysokości profilu przy mniejszej grubości ścianki nie da podobnej sztywności przy niższej masie. Przy dużych inwestycjach nawet kilkuprocentowa różnica w łącznej masie stali potrafi przełożyć się na widoczną oszczędność.

Profil stalowy zamknięty o dobrze dobranym rozmiarze pozwala ograniczyć masę konstrukcji przy zachowaniu wymaganej nośności, a jednocześnie upraszcza montaż i obniża koszty całej realizacji.

Jak rozmiar profilu wpływa na cenę i logistykę?

Wielu wykonawców patrzy na rozmiar profilu także przez pryzmat ceny i dostępności. Na koszt jednego metra wpływają przede wszystkim: wymiary przekroju, grubość ścianki, gatunek stali i rodzaj wykończenia powierzchni. Im większe obciążenia ma przenosić element, tym zwykle większy przekrój i większa masa, co bezpośrednio podnosi cenę. Równocześnie trzeba brać pod uwagę, że nie wszystkie nietypowe wymiary są dostępne z magazynu.

W cennikach pojawiają się osobne pozycje dla profili stalowych zamkniętych cienko- i grubościennych, często z podziałem na profile czarne i ocynkowane. Duże firmy, jak BAT czy Polstal, oferują szeroki zakres wymiarów, a w razie potrzeby przygotowują indywidualną wycenę dla większych partii. Sklepy internetowe, takie jak e-materials, udostępniają sprzedaż już od jednej sztuki, co bywa wygodne przy mniejszych projektach, prototypach czy naprawach.

Co jeszcze warto sprawdzić przed zamówieniem?

Przed finalnym wyborem wymiaru profilu warto spojrzeć także na aspekty praktyczne. Zbyt duży przekrój może utrudnić montaż w ograniczonej przestrzeni, a zbyt cienka ścianka utrudni wykonanie gwintowanych połączeń śrubowych. Rozmiar profilu wpływa też na możliwość łączenia go z innymi materiałami, np. z betonem czy drewnem, kiedy potrzebujesz określonej szerokości półki do oparcia.

Na etapie zamawiania dobrze jest określić długości przyciętych odcinków, wymagania co do prostoliniowości i dopuszczalnych odchyłek wymiarowych. W dokumentacji od dostawcy znajdziesz informacje, czy profil spełnia wymagania norm EN 10025-2, EN 10219 czy EN 10210, a także jaki gatunek stali został użyty. Taki komplet danych pomaga dobrać rozmiar profilu stalowego nie tylko pod względem geometrii, lecz także trwałości i bezpieczeństwa w eksploatacji.
